起升机构的整体布置：取决于闸门的吊点数和驱动方式。 1、单吊点的总体布置：可分同轴和展开式两种。 1）同轴线布置：电动机和卷筒的轴线是重合的。 优点：结构紧凑。缺点：维护和检修不方便。 2）展开式布置：电动机和卷筒的轴线是平行的。 特点：增设了一个开式齿轮，以调节传动比和拉开电动机与卷筒的中心距。如图： 2、双吊点启闭机起升机构的总体布置 1）集中驱动的双吊点起升机构 用一台电动机，通过一套传动装置驱动两个卷筒的传动方式称集中驱动。（小车行走机构） 2）分别驱动的双吊点起升机构 两台电动机，各通过一套传动装置分别驱动各自的卷筒，并用联轴器将两侧卷筒同步转动。从而达到两侧吊耳同步移动。

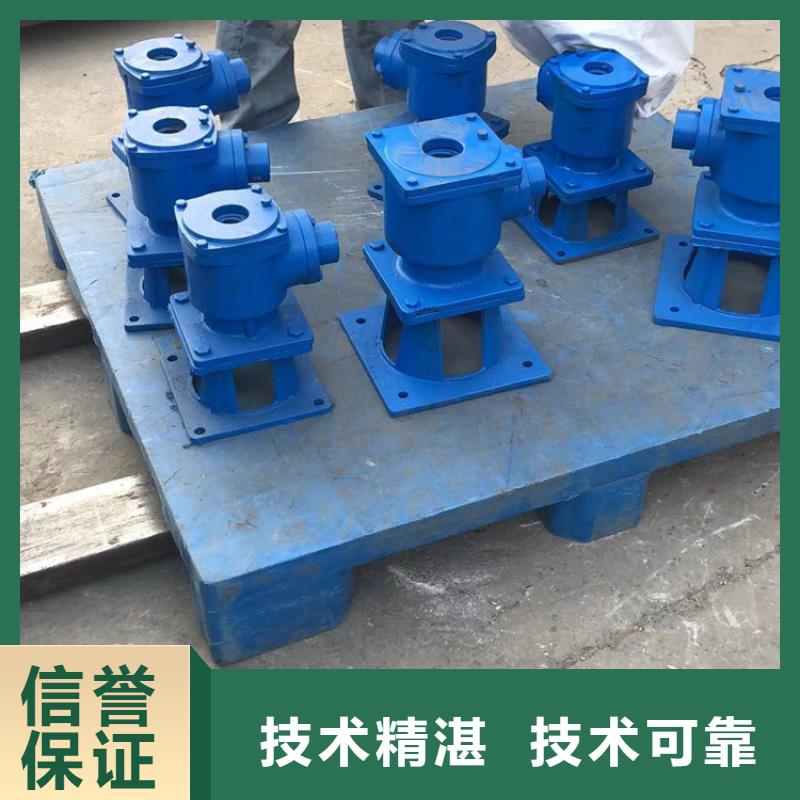

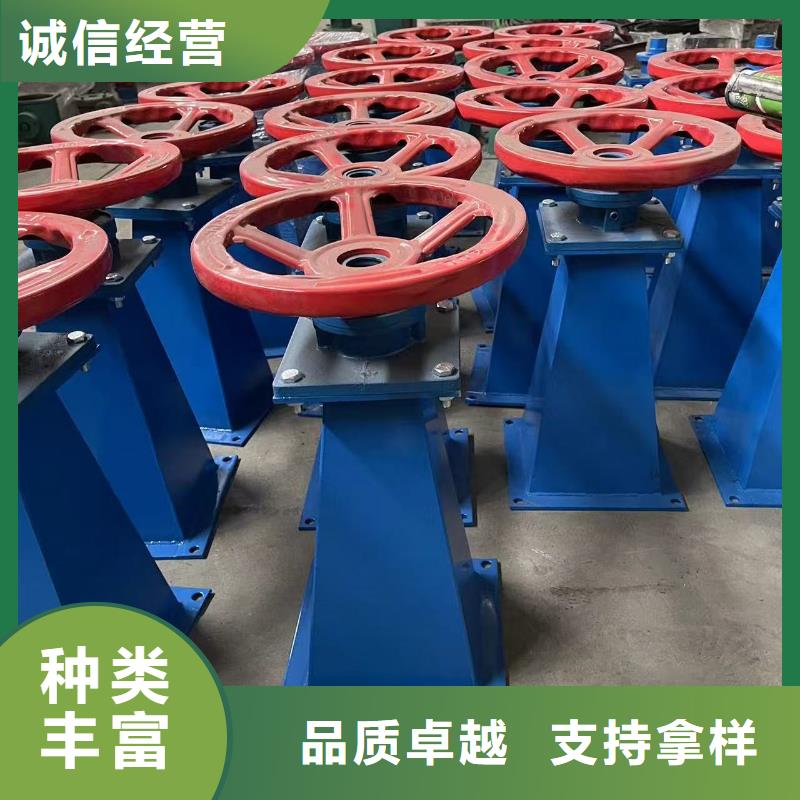

螺杆式启闭机 安装、调试及保养 　　1、 一定要保持基础布置平面水平180o；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜， 造成局部受力而损坏机件。 　　2、 将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。 　　3、 启闭机的基础建筑物安装必须稳固。机座和基础构件的混凝土， 按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑， 更不得进行试调和试运转。 　　4、 安装启闭机根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。 然后浇注二期混凝土或与预埋钢板连接。
